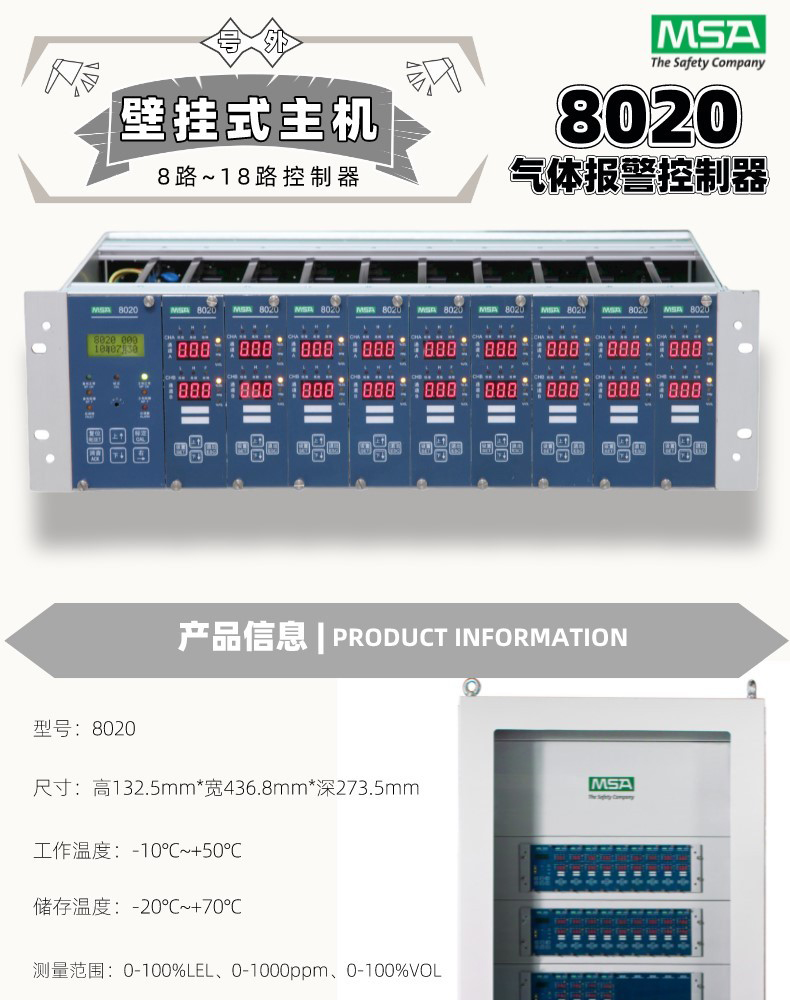

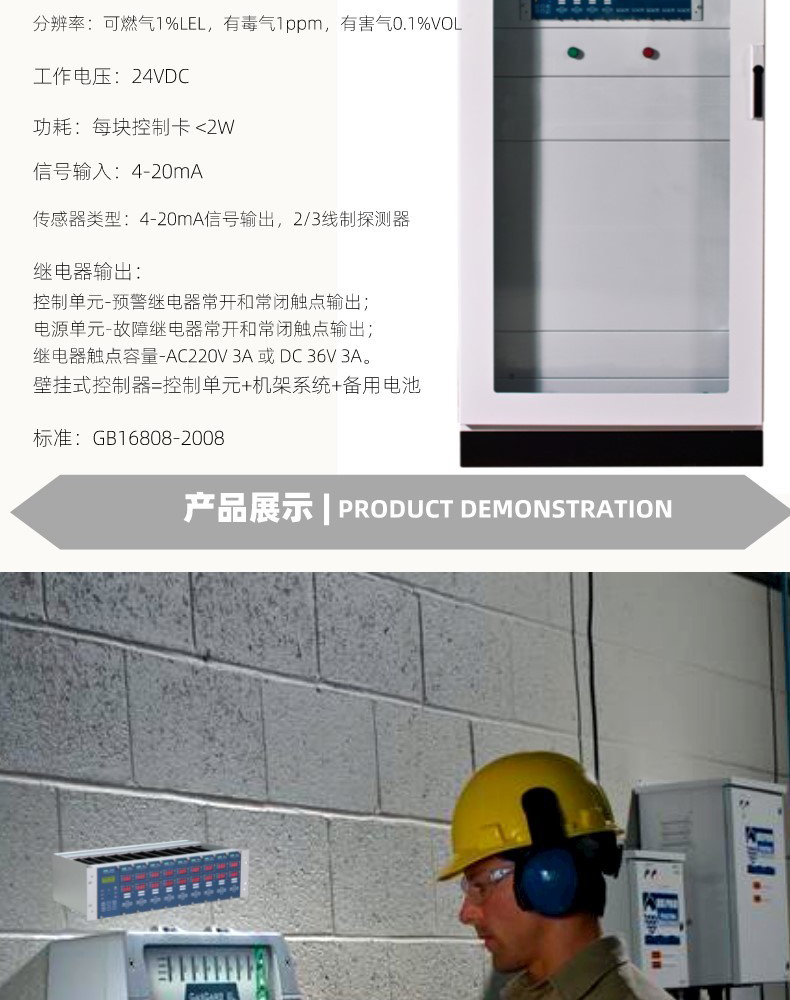

8020气体检测报警控制器产品概述
本产品为梅思安（中国）安全设备有限公司开发的气体检测报警控制器，功能完善，性能可靠。通过配置各种类型气体探测器（DF8500C，DF8500，PrimaX I,PrimaX P,PrimaX IR PRO等），可以提供可靠的气体监测和报警，可为各种工业行业提供安全服务。8020气体检测报警控制器的每个控制单元为双通道，两个通道互相，可同时配接两只相同或不同的气体探测器。此外，仪表可集成在壁挂机箱或立式机柜中。
8020气体检测报警控制器组成
8020气体检测报警控制器由A机架总成+B控制单元两部分组成，结构如下∶
A机架总成结构∶机架总成有R5和R10二种总成结构∶
·R5机架总成（10107302）∶R5机架组件+R5尾板组件+公共单元组件
·R10机架总成（10107304）∶R10机架组件+R10尾板组件+公共单元组件
机架组件机架分为R5以及R10二种机型。R5机架组件10107001 ； R10机架组件10107002
控制单元尾板组件∶
1）提供低报、高报继电器输出接线端子。
2）提供同探测器的输出接线端子。
3）提供同公共单元485通讯的接线端子。
公共单元尾板功能∶
1）提供低报、高报、故障继电器输出接线端子。
2）提供主电及备用电源输入接线端子，以及备电信号断线检测端子。
3）提供4～20mA信号输入输出端子。
4）提供RS485通讯接线端子到上位机和控制单元。
8020气体检测报警控制器的安装
系统的控制仪表主体部分，应安装在非危险场所;与其组成控制系统的探测器可安装在危险的检测现场，中间用传输电缆连接;检测仪表的安装必须牢固可靠，并尽可能安装在无冲击、无振动的产生场所;系统相互间及与相关设备间的连线必须准确无误。系统的安装必须符合《中华人民共和国爆炸危险场所电气安全规程》。
8020气体检测报警控制器安装的注意事项：
控制系统必须安装在应用条件允许的环境下，否则将不能保证仪表的正常工作。-对于柜装控制器，必须按照MSA梅思安规定的散热方式进行处理，否则由于热量不能及时散出而导致控制器不能正常工作或损坏，MSA梅思安将不负任何责任。
8020气体检测报警控制器订货信息：
10128179 8020控制单元 双通道
10169107 R5机架总成，普通版 含公共单元，不含消防标签
10169108 R10机架总成，普通版 含公共单元，不含消防标签
10166143 R5机架总成，消防版 含公共单元、消防标签和一块控制卡件
10166144 R10机架总成，消防版 含公共单元、消防标签和一块控制卡件
10143578 8020 R5标准壁挂式气体检测系统，普通版 含开关电源，机架和附件总成，不含卡件
10143577 8020 R10标准壁挂式气体检测系统，普通版 含开关电源，机架和附件总成，不含卡件
10169337 8020 R5标准壁挂式气体检测系统，消防版 含开关电源、公共单元和一块控制卡件，机架和附件总成
10169338 8020 R10标准壁挂式气体检测系统，消防版 含开关电源、公共单元和一块控制卡件，机架和附件总成
10171532 备用电源 仅用于可燃气体控制器
使用方法：
8020/8010型气体报警控制器（以下简称控制器） 是由机架总成和控制单元两部分组成，机架总成包括机架、尾板及公共单元组件，控制单元可配接两只相同或不同的气体探测器。此款控制器可应用于各种工业领域，其安装方便，操作及使用简单，是很多气体报警系统的理想选择仪表。
不允许违规操作或超出本规范的操作。严格禁止擅自维修本仪表或委托未经MSA培训或的人进行仪表维护。
本产品为梅思安（中国）安全设备有限公司开发的气体报警控制器，功能完善，性能可靠。通过配置各种类型气体探测器，可以提供可靠的气体监测和报警，可为各种工业领域提供安全服务。
8020/8010型气体报警控制器的每个控制单元为双通道，两个通道可同时配接两只相同或不同的气体探测器。

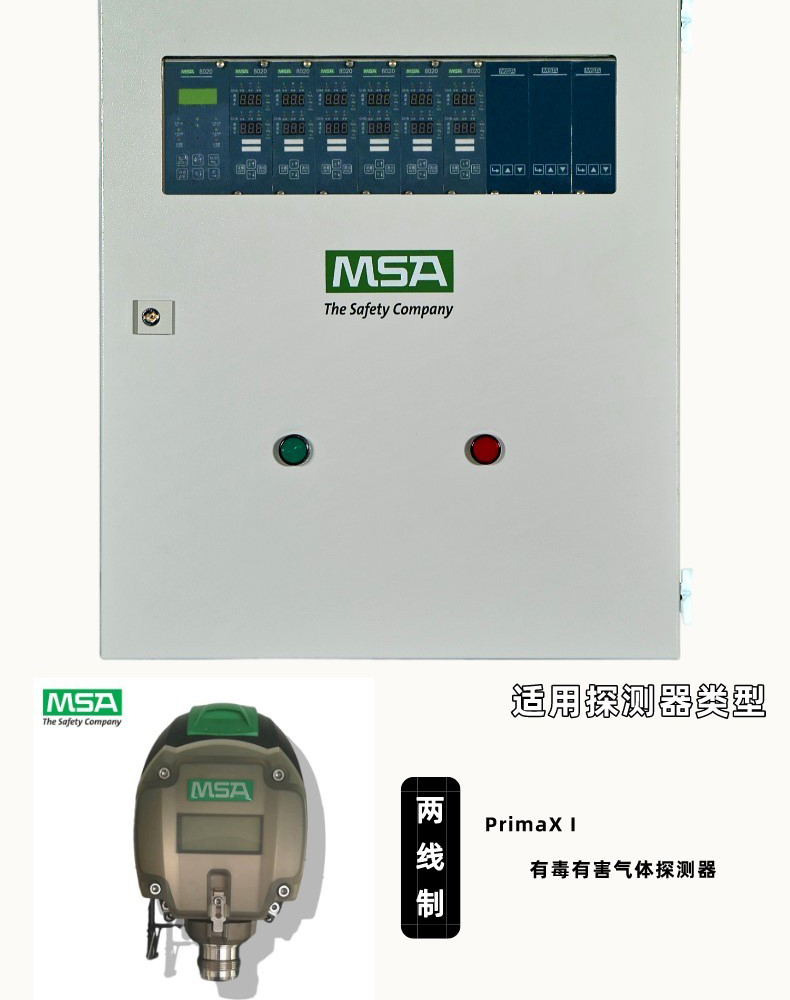

仪表可集成在壁挂机箱或立式机柜中。
8020/8010型气体报警控制器组成
8020/8010型气体报警控制器由机架总成+控制单元两部分组成，结构如下∶
机架总成结构∶
机架总成有R5和R10二种总成结构∶
R5机架总成（10107302）∶ R5机架组件+R5尾板组件+公共单元组件·R10机架总成（10107304）∶ R10机架组件+R10尾板组件+公共单元组件以下以R10机架总成为例作说明。
安装方式：
露天安装的探测器，应安装于重点监测对象小概率风向的上风处。装在室内的探测器，应特别注意墙、地坑等气体易于滞留、积聚的地方。探测器的安装要重点注意反应釜、阀门等压力容器和易泄漏的地方。
探测器安装时必须将探头进气口朝下并离地面至少30cm，而且四周留有40cm左右的空间，以便于标定、维护;避免颗粒物质或液体流入探头而引起探头堵塞。从而影响仪表测量的准确性。
探头隔爆片上绝不能涂漆。如在安装探测器的地方进行喷涂漆工作，须确保探测器的探头隔爆片上不被粘上漆。因为漆会阻碍被监测的气体扩散进入探头，从而表的正常读数。
探测器应尽量避免工作在严重的水蒸汽环境下或直接遭受雨水淋袭的场所。 5）控制单元与探测器的连接电缆一定要使用屏蔽电缆。接线时，要注意对应编号的线连接，屏蔽电缆线的屏蔽网一端必须与探测器外壳相连接，另一端与控制器屏蔽地应良好连接，以便屏蔽掉电磁辐射对仪表的干扰。
探测器接线完毕后，必须拧紧进线接头，以防阴雨天气雨水渗入探测器，造成仪表检测失准。
10128179 8020控制单元 双通道
10169107 R5机架总成，普通版 含公共单元，不含消防标签
10169108 R10机架总成，普通版 含公共单元，不含消防标签
10166143 R5机架总成，消防版 含公共单元、消防标签和一块控制卡件
10166144 R10机架总成，消防版 含公共单元、消防标签和一块控制卡件
10143578 8020 R5标准壁挂式气体检测系统，普通版 含开关电源，机架和附件总成，不含卡件
10143577 8020 R10标准壁挂式气体检测系统，普通版 含开关电源，机架和附件总成，不含卡件
10169337 8020 R5标准壁挂式气体检测系统，消防版 含开关电源、公共单元和一块控制卡件，机架和附件总成
10169338 8020 R10标准壁挂式气体检测系统，消防版 含开关电源、公共单元和一块控制卡件，机架和附件总成
10171532 备用电源 仅用于可燃气体控制器
