1主要组成部分正压式PANO全面罩，5点头带式固定结构。减压阀V包括:压力表、报警哨、高压泄漏限流阀、高压导管、第二者供气接口。供气阀。
6.8L碳纤维全缠绕式气瓶背架包括阻燃肩带、腰带包含压力表指示气瓶瓶阀,
S

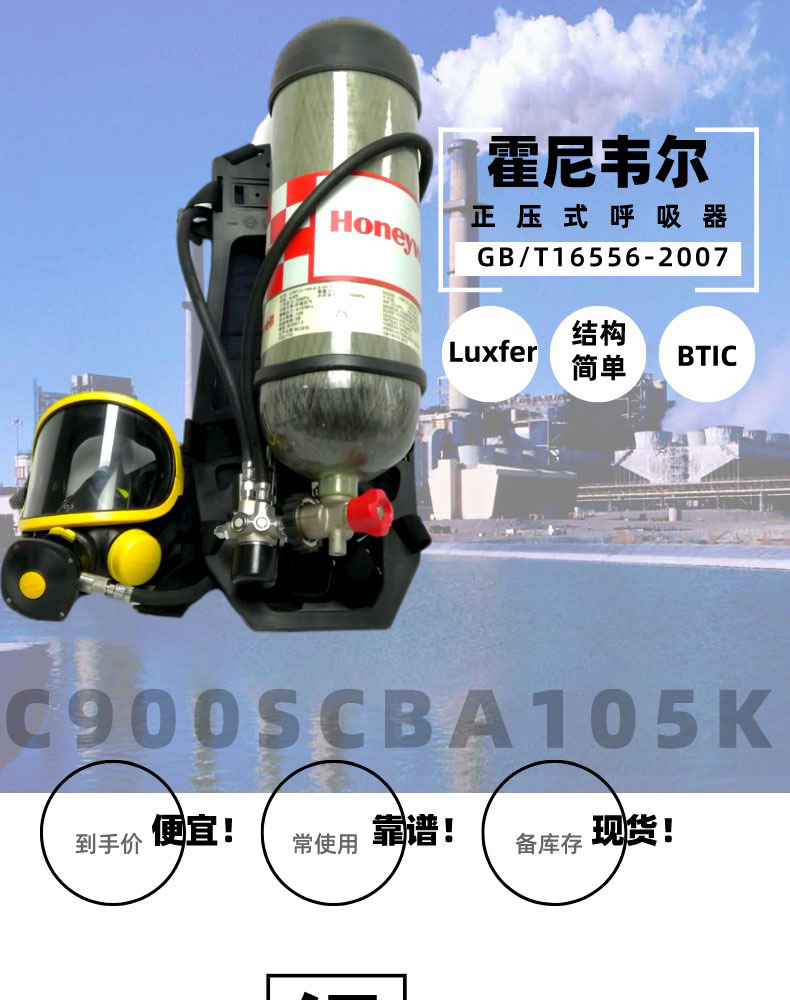

自给式正压空气呼吸器主要技术参数:工作压力:30Mpa供气流量:>450L/min呼吸阻力:<870Pa气瓶水容积:6.8L使用时间:单瓶62分钟、双瓶124分/钟(按气量30L/min计算)整机重量:单瓶9.3kg、双瓶14.5kg背带、面罩燃烧特性:阻燃，符合欧洲EN136/10标准中抗火焰要求。

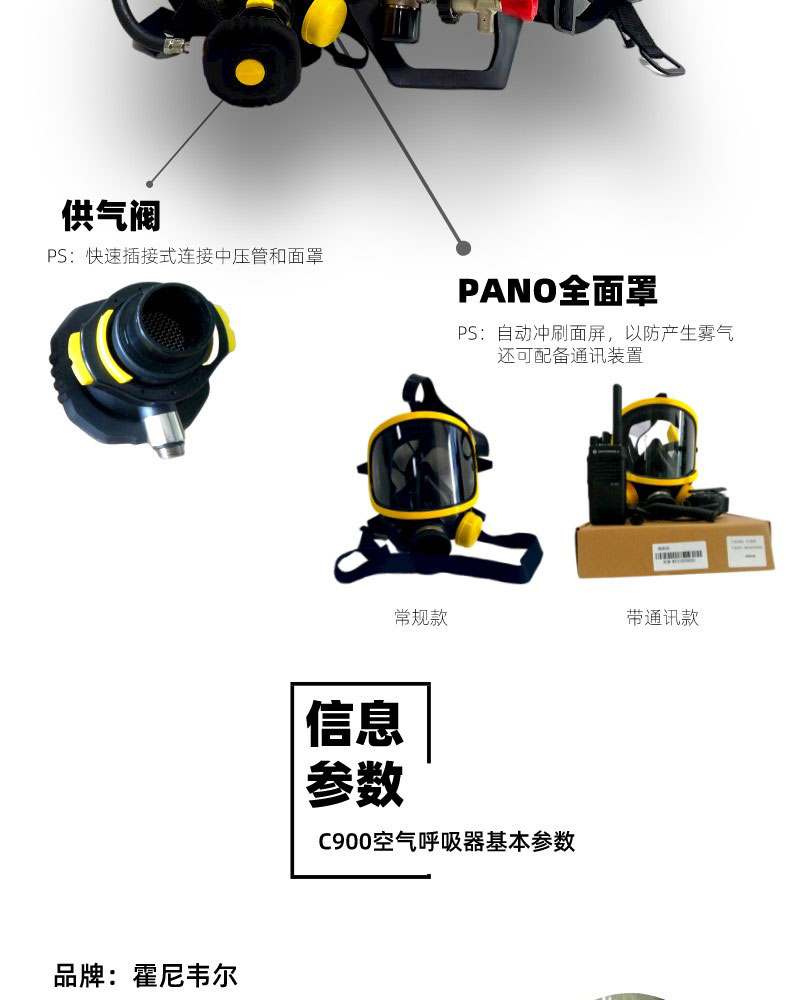

空气呼吸器技术性能:3.PANO全面置面罩重量分布对称，头带、颈带能根据人体需要进行调节，其构造要求符合GB6220中41的规定。适用于亚洲人脸型，佩戴舒适面罩材料采用合成橡胶材料，强度高，不易老化视野开阔，视野范围达到85%面罩密封边缘双层设计，避免有毒有害气体进入面罩通过快速插入式接口与供气阀相连新式单向呼气阀，呼气阻力明显降低配有传音膜(侧面传音膜方便使用对讲机)LAAHASLAE/配有口鼻罩，降低面罩内呼出的二氧化碳含量可选配专用眼镜架，方便视力不佳者使用适合头戴安全帽/消防头盔进行工作。同时配有颈带(防止滑落)面罩总成与供气阀的特有结构使之具有去雾除霜功能，寒冷地区使用时亦可始终保持清晰的视野
供气阀供气阀设置自动正压机构，方便同面罩连接，结构合理，不易和面罩分离重量轻，结构紧凑，通过弹簧按钮与面罩实现快速连接。可360度任意角度同面罩连接，无需使用任何工具徒手操作即可。只有与面罩相连接时，它才会释放来自减压阀的气体;带有一个气流夹的供应阀通过一个卡锁装置与面罩相连接:一个耦合感应器回自动地向面罩内施以正压:供气阀通常情况下不容易被分离，分离时需要用两只手同时按下气流夹按钮，此时，进气口就会自动被切断:供气阀具有3毫巴的静态正压调节范围;当使用者的呼吸出现障碍时，供气阀会自动增大供气量至450升/分钟(供气阀会在十分之一秒内达到该供气量)。z大供气量:500升/分钟按下供气阀上的黄色按钮，可以得到 500升/分钟的恒定供气量
减压阀安全阀保证一旦减压阀至阀门工作失灵，能迅速卸压。V全进口减压阀，可连接第二套全面罩的中压接口，可同时使用呼吸器向第者供气，以挽救幸存者。

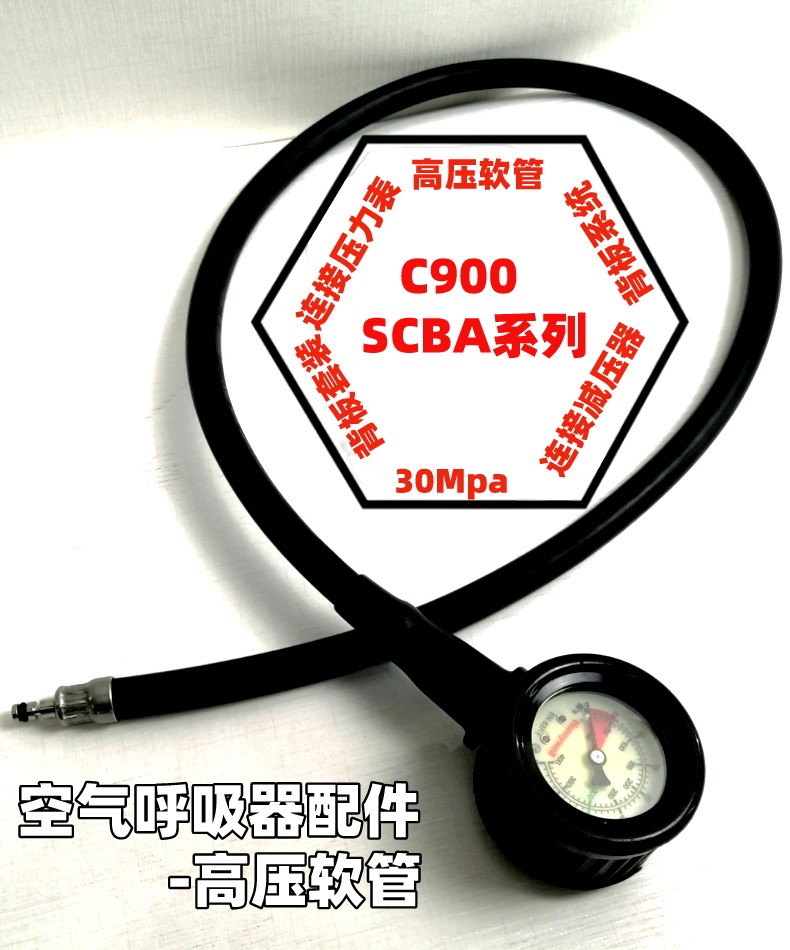

压力表有橡胶防护套，防水压力表测试范围0-400巴z小分格值为10巴在报警值(55巴)处有明显的警示色压力表带夜光功能，在暗处或者夜间能够方便读数工作压力:300巴测试压力:600巴外壳直径55厘米脱开时漏气量小于25升/分钟V
报警器>报警哨响声95分贝以上

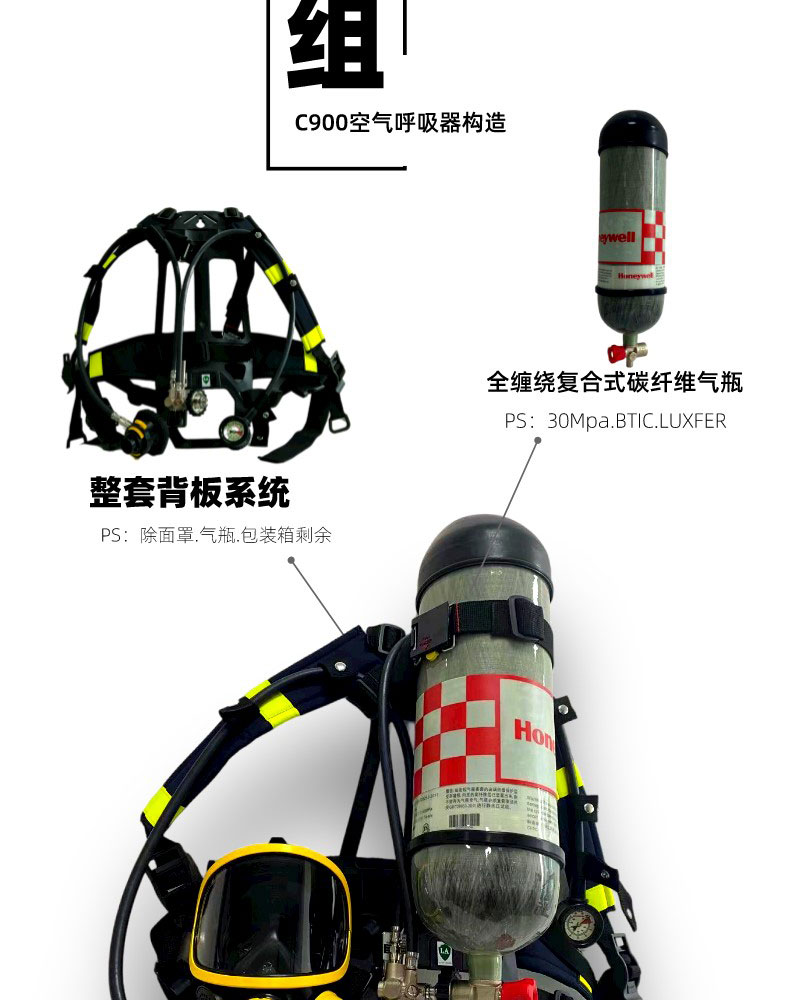

背架以及束带背架采用工程塑料制成，强度高、阻燃、防静电、轻便人体工程学设计，与身体曲线完美贴合安全索孔设计，强度高、可承受高达150kg的拉力
可承载4.7L，6.8L，9L等多种规格气瓶快插式气瓶束带扣设计，提高换瓶效率束带采用NOMEX阻燃材料及阻燃海棉等材料充分保证设备的防火,防化及舒适性进行阻燃性能试验后，不出现熔融现象，没有续燃
碳纤维气瓶高强度铝合金内胆、中间层由高强度碳纤维缠绕，z外层玻璃纤维缠绕气瓶带橡胶底衬和护圈，保护气瓶表面免受损伤。每只气瓶都经过省级压力容器鉴定机构鉴定，并贴有检验标签具有永久性中文标识(售出单位、工作压力、水压测试压力、使用寿命、编号、螺纹尺寸等)荧光标识内封于瓶体表面内，方便在黑暗中迅速确认使用者的位置，进一步增强了
安全性
工作压力:30Mpa测试压力:50Mpa爆破压力:105Mpa充气介质:压缩空气重量:4公斤(6.8L为例)设计寿命:15年
阀SCBA123M和SCBA123T均配备标准压力表，可实时显示气瓶压力状况瓶头阀接口螺纹为G5/8，符合GA124-2004EN137-2006EN144-2标准
他就救援(SCBA123T)SCBA123T配备从减压阀出直接输出第二人使用中压软管，配合快速插头主中压管提供两段式结构，通过快速接口连接可实现SCBA123T与SCBA123T使用者之间的快速对接，即使用之断开主中压管和第二套呼吸器之间的快速连接，实现实时呼救配合他就包(SCBA-25T)可实现对为使用空气呼吸器的人员援救
